本綜述文獻基于對約26.5萬篇碳納米管（CNT）相關期刊與專利文獻（2003?2023年）的自然語言處理（NLP）分析，系統梳理了該領域的發展脈絡、研究熱點與商業化態勢。其核心思想可總結為以下五點：
一、研究范式已從“合成探索”轉向“應用驅動”
早期（2006年前）研究以合成方法（尤其是化學氣相沉積，CVD）為主，現已成熟且高度集中。
當前增長動力源于新興應用，尤其是能源存儲與轉換（電池、超級電容器）、傳感器（可穿戴、柔性電子）、環境修復（包括CO?還原）以及復合材料（尤其是聚合物基）。
二、應用發展呈現“學術”與“商業化”的分化特征
復合材料、傳感器、生物醫學等領域期刊發文量高，但專利占比相對低，顯示仍以學術探索為主。
電池領域則表現出極高的“專利?期刊比”，表明其商業化研發活動密集，已進入技術轉化與市場布局關鍵階段。
黏合劑等細分方向雖總量不大，但專利占比突出，顯示特定利基市場的技術保護意圖強烈。
三、材料選擇遵循“性能?成本”權衡邏輯
多壁碳納米管（MWCNT） 因成本優勢（約單壁碳納米管（SWCNT）的1/20），在多數應用（如結構復合材料、通用傳感器）中占主導（使用比例約 2:1）。
SWCNT 在要求高電子結構可控性的領域（如晶體管、光電子學）以及生物醫學（因其近紅外光學特性與更可控的毒性）中成為優選。
四、技術融合與新興交叉方向成為增長引擎
與其它納米材料的復合是顯著趨勢，特別是與MXene、MOFs/COFs、纖維素納米纖維等的結合，在能源、傳感、環境領域產生協同效應。
NLP繪制的“趨勢全景圖” 揭示近期高增長概念包括：柔性可穿戴傳感器、鋅離子電池、摩擦/熱電納米發電機、相變儲能材料、生物炭復合吸附劑等。
五、商業化態勢：亞洲主導產出，資本聚焦能源與電子
中國在總發文量（期刊+專利）上全球領先。
美國則在高質量研究影響力（篇均被引）和資本投入（獲得近半投資額）方面占據優勢。
投資重點集中在能源存儲（尤其是電池）和半導體/電子應用，表明資本看好CNT在這些領域的短期產業化前景。
圖1. 碳納米管及重要納米材料近現代史重大事件時間線。事件以色碼標識其所屬領域（合成［紫色］、應用［黑色］或發現［橙色］）。
解析：
此圖旨在通過時間軸可視化呈現碳納米管（CNT）及相關納米材料領域的關鍵發展節點。其核心設計邏輯如下：
1、時間線結構：水平時間軸（約1985-2021年）作為敘事主線，清晰展示領域發展的時序與脈絡。
2、事件分類與色碼系統：將關鍵事件劃分為三類，并賦予不同顏色，實現視覺化快速辨識：
?紫色（合成）：代表材料制備方法的突破（如化學氣相沉積、大規模生產）。
?黑色（應用）：代表將材料轉化為實際器件或功能的里程碑（如晶體管、傳感器）。
?橙色（發現）：代表新材料的首次被觀測或確認（如富勒烯、石墨烯、MXene）。
3、內容范疇：不僅包含碳納米管自身的發現與進展（如1991年多壁碳納米管合成），還納入了對領域有重大影響的關聯材料（如1985年富勒烯、2004年石墨烯、2011年MXene的發現），體現了納米材料學科的交叉性與延續性。
4、功能與價值：該圖將領域的發展脈絡濃縮于單一視圖中，使讀者能迅速把握技術演進的驅動力（是基礎發現、合成工藝還是應用需求）、理解關鍵突破之間的承繼關系，并直觀感受從基礎研究到應用探索的轉化節奏。對于領域新人，這是高效的歷史導覽；對于研究者，則有助于定位當前工作于宏觀發展進程中的位置。
總而言之，圖1不僅是一張歷史事件列表，更是一個通過時序、分類與關聯來解析納米材料領域發展邏輯與動力結構的信息可視化工具。
圖2：（A）1991年至2023年碳納米管相關研究的總體發表趨勢。（B）2003年至2023年碳納米管相關研究的領先國家或地區。數據來源于CAS內容集的期刊與專利出版物。*注：2023年數據為局部數據，僅包含1月至7月。
解析：
這段文字說明了圖2的數據內容和注意事項，其核心信息包括：
1.圖表構成：
(A) 部分：展示了時間趨勢，橫跨1991-2023年，旨在呈現碳納米管領域研究產出的長期變化，如增長階段、平臺期或轉折點。
(B) 部分：展示了空間（地域）分布，聚焦2003-2023年，旨在識別在該領域研究產出（包括期刊與專利）方面領先的國家或地區，反映了全球范圍內的研究活躍度與競爭格局。
2.數據來源與類型：明確指出數據來自CAS內容集，這是一個權威的科學文獻數據庫。數據同時包含期刊出版物（通常代表學術研究進展）和專利出版物（通常代表技術開發與商業化活動），這種綜合考量提供了從基礎研究到應用創新的全景視圖。
3.重要數據說明（腳注）：對2023年數據進行了關鍵限定，指出其僅為1月至7月的局部數據。這一說明至關重要，因?yàn)樗崾咀x者：
?在觀察2023年的數據點或進行年度比較時，應認識到該年數據不完整。
?圖(A)中2023年的趨勢線末端可能無法代表全年態勢，在解讀時需避免過度推斷。
?圖(B)中2023年的國家/地區排名可能因數據不全而存在偏差。
總結來說，圖2通過趨勢圖與地域分布圖，結合學術與專利文獻，從時間與空間兩個維度量化展示了碳納米管領域的研究規模與發展態勢。腳注則體現了數據處理的嚴謹性，提醒讀者注意數據的局限性，確保解讀的準確性。

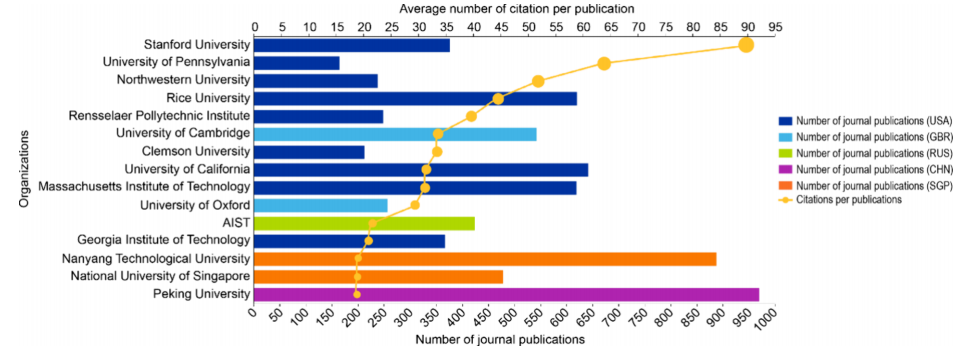

圖3. 以單篇文獻平均被引次數計，碳納米管相關研究領域領先的研究機構。數據涵蓋2003年至2023年間CAS內容集中的期刊文獻。
解析：
這段文字說明了圖3的評價維度與數據構成，其核心信息在于：
1)評價指標：圖3采用的衡量標準是“單篇文獻的平均被引次數”。與單純統計發表總量的排名不同，這一指標更側重于衡量研究機構所發表工作的學術影響力或受關注度。高平均被引通常意味著研究成果質量較高、更具開創性或在該領域內引起了廣泛討論與跟進。
2)排名對象：排名主體是“研究機構”（例如大學、研究所），而非國家或地區。這有助于識別在碳納米管研究領域內，哪些具體的學術實體在產出高質量、高影響力成果方面表現突出。
3)數據來源與時限：數據同樣源自CAS內容集，但明確限定為 “期刊文獻” ，且時間跨度為2003年至2023年。
?僅使用期刊文獻，排除了專利數據，使排名更聚焦于學術影響力本身。
?長達20年的數據跨度，能夠較為穩定地反映各機構在該領域的長期學術影響力積淀，而非短期的發表波動。
總而言之，圖3提供的是一個基于學術影響力（而非產出數量）的研究機構排名。它回答了“哪些機構在碳納米管領域產出的研究更具分量、更受同行重視？”這一問題，為評估機構的研究質量與學術聲譽提供了一個重要視角。
圖4.（A）碳納米管研究領域中，主要商業機構的專利持有者分布。柱狀圖以顏色區分所屬行業類型。（B）商業專利出版物的地理分布情況。數據來源于CAS數據集合中2003年至2023年間碳納米管相關研究的專利出版物。
解析：
這段文字描述了圖4的兩個子圖所呈現的不同維度的專利分析信息：
1)維度一：專利持有者的行業屬性（A部分）
?該圖關注商業實體（而非學術機構）在碳納米管領域的專利布局。
?通過行業類型著色的柱狀圖，直觀展示了哪些產業領域（如電子、化工、能源、汽車等）在該技術的商業化研發中最為活躍。這揭示了碳納米管技術當前及潛在的主要產業化方向和市場驅動力量。
2)維度二：專利布局的地理分布（B部分）
?該圖從地域角度展示了商業專利的集中度，反映出不同國家/地區在碳納米管技術商業化方面的投入、實力及市場戰略布局。
?結合圖2(B)的整體研究地域分布（含期刊與專利），可以進一步分析哪些地區更側重于學術研究（期刊多），哪些地區更側重于技術開發與市場保護（專利多），從而評估全球碳納米管技術創新的地域格局。
3)數據層面：
?數據源：依然來自權威的CAS數據集合，確保一致性。
?數據類型：專門聚焦于專利出版物，直接反映技術保護和商業活動。
?時間跨度：2003至2023年，覆蓋了碳納米管技術從興起到發展的重要時期，能呈現穩定的長期趨勢。
總結來說，圖4從“誰在做”（按行業的專利持有者） 和 “在哪里做”（專利的地理分布） 兩個互補的視角，刻畫了碳納米管技術商業化和知識產權布局的競爭版圖，是評估該技術市場轉化現狀和未來產業格局的關鍵參考。
圖5.（A）展示碳納米管各應用方向出版物分布的餅圖：外層為期刊文獻，內層為專利文獻。（B）部分選定應用的專利與期刊文獻數量比值。數據來源于CAS內容集2003-2023年碳納米管領域的期刊與專利文獻。
解析：
這段文字介紹了圖5的構成及其分析方法：
1)圖表結構（A部分）：
?雙重餅圖設計：外層（期刊）與內層（專利）的同心餅圖結構，直觀對比同一應用領域中學術研究（期刊）與技術開發（專利）的關注度差異。
?應用分類基準：以“具體應用方向”（如傳感器、電池、復合材料等）作為分類維度，而非材料類型或合成方法，直接反映了研發活動的最終目標導向。
2)核心分析指標（B部分）：
?專利-期刊比值：該比值是衡量技術商業化成熟度或市場緊迫性的關鍵指標。
?高比值（如 >1）：表明該應用方向（如電池、粘合劑）的技術保護與商業化活動密集，可能接近或已進入市場應用階段。
?低比值（如 <1）：表明該方向（如傳感器、環境修復）當前仍以學術探索為主，或商業化路徑尚不明晰/經濟激勵不足。
3)數據意義：
?通過對比（A）中各類應用的出版物絕對數量（規模）與（B）中的專利-期刊比值（商業化傾向），可綜合判斷：
?熱門且商業化的領域：期刊和專利數量都大，且比值高（如電池）。
?熱門但尚未充分商業化的領域：期刊數量大，但專利相對較少，比值低（如傳感器、環境修復）。
?細分或新興的利基市場：總出版物數量可能不大，但專利占比高，顯示強烈的技術布局意圖（如粘合劑）。
總而言之，圖5通過規模分布與商業化傾向兩個關聯視圖，系統揭示了碳納米管不同應用方向的研發現狀與轉化階段，為判斷技術成熟度、識別市場機會與評估研發策略提供了量化依據。

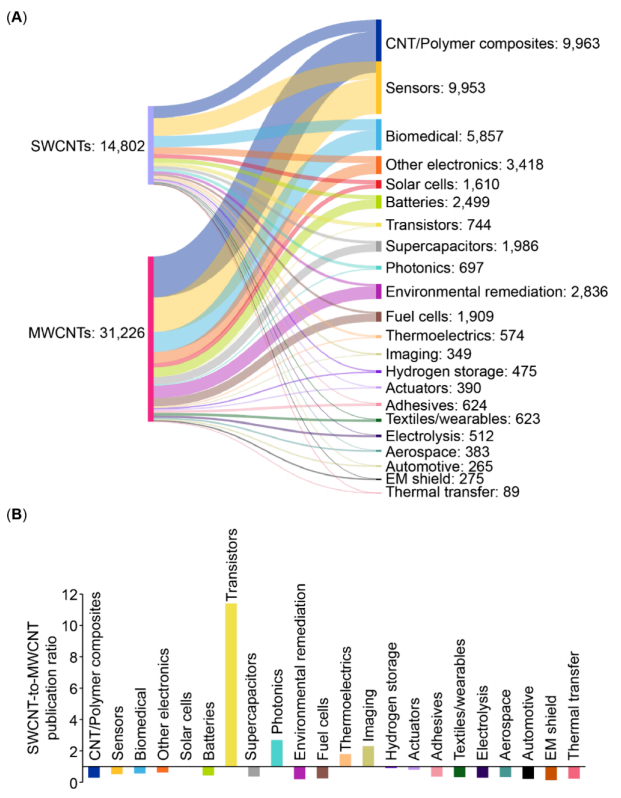

圖6.（A）單壁碳納米管與多壁碳納米管在不同選定應用中的共現關系。（B）部分選定應用中單壁碳納米管與多壁碳納米管相關文獻的數量比值。數據來源于CAS內容集2003-2023年碳納米管領域的期刊與專利文獻。
解析：
這段文字闡釋了圖6的核心分析邏輯，它旨在揭示碳納米管不同類型（SWCNT vs. MWCNT）與具體應用選擇之間的關聯規律：
1)分析視角（A部分）：
?采用共現分析方法，可視化展示兩類碳納米管（SWCNT和MWCNT）在不同應用領域被同時提及或研究的關聯強度。這有助于理解兩類材料在實際應用中是如何被區分或組合使用的。
?桑基圖是呈現此類關系的理想形式，能清晰展示材料的“流向”及其在各應用中的占比分布。
2)量化比較指標（B部分）：
?SWCNT/MWCNT文獻數量比值是關鍵量化指標，直接反映在特定應用中兩類材料的研究熱度或技術偏好。
?比值高（接近或大于1）：表明該應用（如晶體管、光電子學、生物醫學）中，研究更傾向于使用SWCNT。這通常與SWCNT在電學性能、光學性質、結構均一性等方面的獨特優勢相關。
?比值低（遠小于1）：表明該應用（如結構復合材料、傳感器、環境修復）中，MWCNT占主導。這主要?dú)w因于MWCNT的成本顯著更低，且在機械增強、導電添加劑等許多功能應用中已能滿足需求。
?比值接近中等水平：可能表明在該應用中，兩類材料各有優劣，選擇取決于具體性能要求與成本的權衡（如太陽能電池、氫儲存）。
3)決策與戰略意義：
?此圖回答了“對于我的目標應用，應該優先考慮哪種類型的碳納米管？”這一實際問題。
?它綜合了性能需求（SWCNT的精確性能優勢）與經濟性（MWCNT的成本優勢）兩個維度，為材料選擇、研發資源分配和市場定位提供了基于大數據的客觀參考。
總而言之，圖6通過關聯分析與比值量化，深刻揭示了碳納米管材料類型選擇與應用領域之間的內在邏輯，即“性能-成本”權衡在具體應用場景下的實際體現，是連接材料科學與工程應用的關鍵洞察。

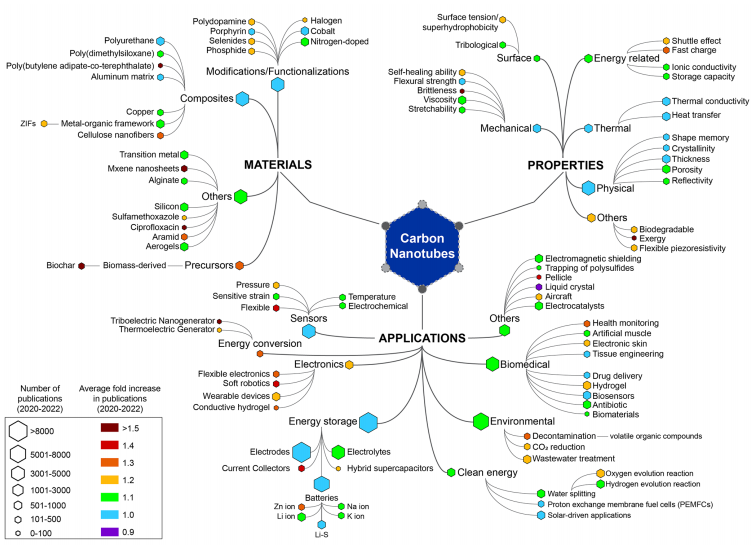

圖7. 通過對超過26.5萬份文獻進行NLP分析生成的碳納米管出版物新興概念“趨勢全景圖”。每個節點的尺寸和顏色分別表示2020至2022年間相關文獻的總數量及相對增長率。
解析：
這段文字說明了圖7的核心——它是一個基于自然語言處理（NLP）技術生成的可視化“趨勢地圖”。其設計邏輯和解讀方式如下：
1)生成方法與數據規模：
?基于NLP分析從超過26.5萬份文獻中自動識別和提取概念，確保了分析的客觀性、全面性，并能發現人腦難以直接歸納的隱性關聯。
?“趨勢全景圖”的命名表明其旨在系統、宏觀地展現整個領域的知識結構與動態。
2)可視化編碼規則（如何看圖）：
?節點：代表一個新興概念（如具體材料、應用、性能等）。
?節點尺寸：代表該概念在2020-2022年間的總發文量。尺寸越大，表明該概念近期的研究絕對熱度越高，是當前領域的核心焦點。
?節點顏色：代表該概念的相對增長率（如從2020到2022年的增長幅度）。顏色越深（或根據色譜，如偏向紅色），通常表示其增長率越快，是正在加速興起的“風口”或前沿方向。
?節點間的連線：通常表示概念之間的共現或強關聯關系，從而形成知識網絡，揭示不同研究方向之間的交叉與融合。
3)核心價值與功能：
?該圖同時呈現了“現狀”（尺寸：當前熱度）與“勢頭”（顏色：增長趨勢），是區分成熟熱點與新興前沿的關鍵工具。
?它能幫助研究者快速回答以下戰略問題：
?當前最主要的研究方向是什么？（尋找大節點）
?哪些方向正在快速崛起、最具發展?jié)摿?？（尋找深?高增長節點，尤其是那些目前尺寸可能不大但增長迅猛的節點）
?不同研究方向之間是如何關聯的？（觀察網絡集群與連線）
總而言之，圖7不再是對單一維度的統計描述，而是一個基于大數據與人工智能技術繪制的、動態的領域知識生態圖譜。它將海量文獻信息濃縮為可視化的“趨勢地形”，是研究者把握領域演進脈絡、識別創新機會、規劃研發路徑的強力導航工具。
圖8. 對圖7中選取的部分概念及概念組進行的時間趨勢分析。（A）更廣泛的新興應用領域，以及針對（B）能源儲存、（C）電池、（D）清潔能源和（E）生物醫學領域的專利與期刊文獻數量增長情況。數據來源于CAS內容集2003至2022年間碳納米管相關研究領域的專利和期刊文獻。
解析：
這段文字說明了圖8的構成與目標，它是從圖7的宏觀全景中，對重點領域進行的縱向、深度的趨勢剖析：
1)分析邏輯：
?與圖7的關系：圖8是對圖7（靜態快照式的“趨勢全景圖”）的深化和補充。它選取圖7中識別出的重要概念或概念群，追溯其在時間維度（2003-2022年） 上的演變軌跡，將“趨勢”動態化、歷史化。
?維度拆分：圖8從宏觀到具體，將趨勢分析拆解為五個細分視圖：
(A) 廣泛的新興應用：提供一個頂層、綜合的應用增長視圖。
(B-E) 具體領域：分別聚焦于能源存儲、電池、清潔能源、生物醫學這四個關鍵方向。這種拆分允許進行更精細的領域內趨勢分析，比如觀察“電池”領域內不同技術路線的更迭，或“清潔能源”領域中太陽能、氫能等子方向的變化。
2)關鍵指標與呈現：
?時間序列：橫軸為年份（2003-2022），縱軸為出版物數量（通常分期刊與專利），以折線圖形式展示。
?數據分離：同時展示期刊和專利的增長曲線，使得在每個領域內都能觀察到：
?學術研究熱度（期刊曲線）的啟動、高峰與變化。
?技術開發與商業化活動（專利曲線）的跟進節奏及其與學術研究的滯后關系或同步性。
?兩條曲線之間的“剪刀差” 或“收斂/發散”態勢，是判斷該領域從基礎研究向應用轉化階段的關鍵信號。
3)核心價值：
?它回答了“這個熱門領域是如何發展起來的？”以及“其商業化進程處于哪個階段？”等關鍵問題。
?通過觀察趨勢線的斜率變化（加速/減速）、拐點（關鍵事件）、以及期刊與專利曲線的相對位置，研究者可以：
?判斷領域生命周期：是處于萌芽期、快速成長期、成熟期還是平臺/衰退期？
?識別技術成熟度：專利曲線是否已接近或超越期刊曲線？這常意味著技術開始進入規模化應用前夜。
?發現歷史機遇與挑戰：增長的陡峭期常對應重大技術突破或政策驅動；平臺期可能意味著面臨技術瓶頸或市場阻力。
總而言之，圖8將圖7的“是什么”和“在哪里”推進到了“如何演變”的層面。它通過縱向時間序列分析與期刊-專利對比，為理解重點領域的發展歷史、現狀階段與未來走向提供了動態、深入的洞察，是進行技術預測與戰略決策的重要依據。
圖9. 基于2003-2023年CAS內容集中碳納米管領域期刊文獻的復合材料結構分析圖。第二列和第三列分別展示了碳納米管復合材料的類型及其常用應用領域。最右側一列則展示了個別聚合物、金屬氧化物和金屬基體材料，以及歸入“CNT/其他復合材料”類別的材料，例如金屬有機框架（MOFs）、沸石咪唑酯框架（ZIFs）和共價有機框架（COFs）。
解析：
這段文字說明了圖9（通常為桑基圖）的構成及其分析邏輯，它旨在系統解構并可視化碳納米管復合材料領域的研究全貌與應用知識網絡：
1)圖表結構與數據流（“?；鶊D”邏輯）：
?該圖從左至右通常包含三列，形成“基體材料類型 → 復合材料類型 → 最終應用”的數據流向。
?第一列（最左）：基體材料分類（如聚合物基、陶瓷基、金屬基、MOFs/COFs等“其他”基體）。這是復合材料的起點。
?第二列：具體的復合材料類型（如CNT/聚合物復合材料、CNT/金屬氧化物復合材料等）。這反映了碳納米管與不同類別基體的實際結合形式。
?第三列：復合材料被應用的終端領域（如傳感器、電池、結構材料等）。
?各列之間的連線寬度代表該路徑上出版物數量的多少，直觀顯示各研究路線的熱度與主導方向。
2)分析深度與粒度：
?它超越了圖5、圖6的宏觀應用或材料類型分類，深入到復合材料這一具體技術形態內部，揭示其“成分-結構-功能”之間的映射關系。
?通過聚合物的進一步細分（在右側列出具體聚合物名稱），提供了材料級別的具體信息，讓研究者知道“究竟是哪些具體的聚合物”常與CNT復合用于特定應用。
3)核心洞察價值：
這張圖高效地回答了復合材料研究的幾個核心問題：
?主流復合體系是什么？（看最寬的連線：很可能集中在聚合物基復合材料，并流向傳感器和能源存儲應用）。
?特定基體材料傾向于哪些應用？（例如，MOFs/COFs等框架材料是否更集中于能源存儲應用？）。
?是否存在研究空白或潛在機會？（哪些基體材料或復合材料類型與應用領域的連線很細甚至缺失？這可能意味著未被充分探索的交叉方向）。
總而言之，圖9是碳納米管復合材料研究領域的“知識圖譜”或“技術路線圖”。它通過?；鶊D的多級分流與量化呈現，將龐雜的復合材料研究數據梳理成一個清晰的網絡，完整展示了從基礎材料選擇，到復合體系構建，再到最終功能實現的主流路徑與熱點方向，為材料設計、應用開發和技術布局提供了全景式的參考藍圖。

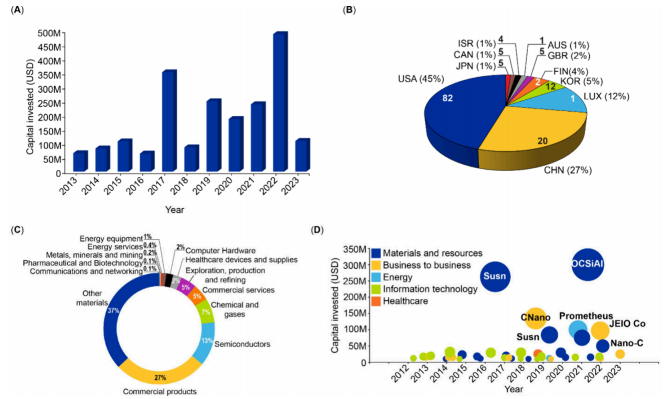

圖10. 碳納米管領域的商業投資關注度。(A) 2013-2023年碳納米管領域獲得的投資金額趨勢。(B) 2012-2023年碳納米管領域投資資金的地理分布。括號內數字代表該地理區域內的相關企業數量。(C) 2012-2023年碳納米管領域投資資金在主要產業類別間的分布情況。(D) 2012-2023年碳納米管領域按主要產業部門分類的前50大交易。
解析：
這段文字闡釋了圖10的核心——它從資本市場和商業投資的視角，定量描繪了碳納米管技術的商業化吸引力與產業化進程，是連接技術研發與市場前景的關鍵橋梁。
1)四個互補的投融資分析維度：
(A) 時間趨勢：展示了2013-2023年間總投資額的變化曲線。這反映了資本市場對碳納米管技術的整體信心波動。上升趨勢意味著看好其商業化前景，投資活躍；平臺或下降可能反映技術瓶頸、市場預期調整或投資周期變化。
(B) 地理分布：顯示了投資資金的地域集中度。結合企業數量，可以判斷哪些地區不僅吸引了資金，還培育了活躍的企業生態（如美國、中國）。這揭示了全球碳納米管產業的地理重心和競爭格局。
(C) 產業分布：分析了投資資金流向哪些終端產業（如半導體、能源、生物醫療、材料等）。這直接指明了資本認為碳納米管最具商業化潛力和市場價值的應用出口，與圖5（應用分布）形成呼應，但視角從“研發產出”轉為“資本投票”。
(D) 重大交易：聚焦前50大交易并按產業分類，提供了對市場有重大影響的具體資本事件的洞察。這有助于識別主要的市場參與者、投資機構，并理解資本在不同產業間配置的規模與偏好。
2)數據源與核心指標：
?數據源于PitchBook等專業投融資數據庫，直接反映真實的市場行為與資本動向。
?核心指標是投資金額和交易數量/規模，這些是衡量技術商業化階段和市場熱度的硬指標。
3）戰略意義：
?該圖回答了技術產業化過程中的關鍵問題：
資本是否看好？整體投入趨勢如何？（看A）
全球產業布局在哪里？哪里是熱點？（看B）
資本最賭哪些應用方向？（看C、D）
誰是主要的市場參與者和推動者？（看D中的交易主體）
?它為創業者、投資者、企業戰略部門提供了客觀的決策依據：應進入哪個應用領域？應在哪里布局？技術處于商業化哪個階段？競爭態勢如何？
總而言之，圖10超越了學術文獻分析，從真實世界的資本流動角度，為碳納米管技術的商業化成熟度、市場競爭力與未來產業格局提供了最直接、最有力的證據。它將技術趨勢與市場價值緊密連接，是評估碳納米管從“實驗室技術”走向“產業化產品”這一進程的關鍵儀表盤。
本研究通過NLP分析2020?2022年文獻，識別碳納米管的主要及新興趨勢。過去20年，聚合物復合材料、傳感器、生物醫學和電池是主導應用方向。電池領域的專利比例顯著高于期刊，顯示其商業化研發活躍度高?；瘜W(xué)氣相沉積（CVD）是主流合成方法，占比達其他方法的4?5倍。合成相關研究自2006年后有所減少，但對結構精確控制的研究仍在持續。多壁碳納米管因成本較低使用更廣（占比約2/3），而單壁管在晶體管、光子學等高性能領域占優。近年來，碳納米管在能源存儲與轉換、可穿戴傳感器、環境修復與CO?還原、以及與MXene等納米材料復合方向增長迅速。其高強度、導電導熱和可功能化等特性，正推動其在關鍵科技領域的應用拓展。理解這些趨勢有助于進一步引導碳納米管及相關納米材料的研究與產業化發展。https://doi.org/10.1021/acsanm.4c02721
轉自《石墨烯研究》公眾號
